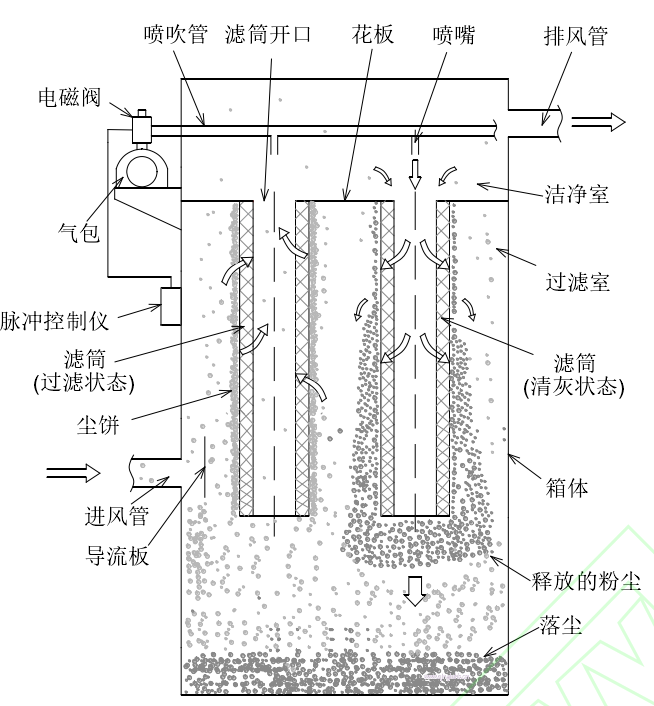

脈沖濾筒除塵器主要由濾筒、花板、進風管、排風管、清灰裝置（含脈沖控制儀）、箱體等組成，如圖1 所示。工作時，含塵氣流從進風管到達除塵器的過濾室，在過濾室內，粉塵被濾料（或已附著在濾料表面

的塵餅）所攔截，實現與氣流的分離，過濾風速一般控制在 0.5~2.0 m/min。凈化后的氣流穿過濾筒到達潔凈室，然后經排風管排出。

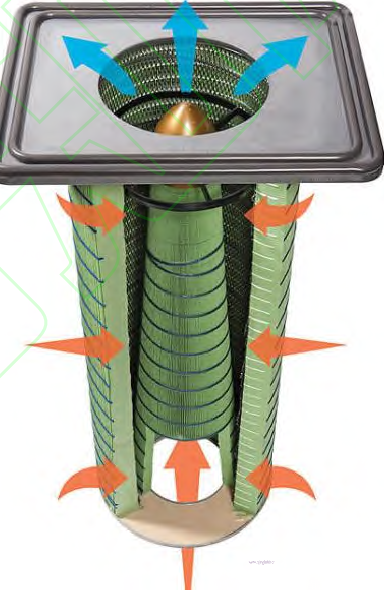

通過在濾筒內置錐形體（圖 6）可以改善脈噴流場，錐形體通過與脈沖射流的阻礙碰撞將動壓能轉化為靜壓能、同時改善壓力分布，進而提高脈噴清灰效果。錐形體的安裝可使濾筒內噴吹強度由 1 193 Pa 升高

至 1 807 Pa，均勻性提升 2.0 倍。將濾筒內的錐形體設置為錐形過濾面，既可改善噴吹氣流壓力沿濾筒方向的分布均勻性、改善清灰效果，也增大了總過濾面積。內置錐形濾筒可實現在脈噴清灰過程中將內錐過濾面的粉塵直接吹入灰斗，且有效過濾面積增加 20%~30%，提升了清灰效果并降低了系統壓降。
