控制方式有手動、自動、定時、定阻四種清灰方式。

手動模式：該模式下清灰系統所有的設備啟?？刂凭稍谏衔粰C(jī)上手動操作。該模式主用在系統調試階段。自動模式：在這個模式下，清灰系統所有的設備啟?？刂贫家鶕?jù)除塵時的平均壓強來進行決定，它的主要依據是平均的壓差，主要表現方式是通過脈沖的方式來對其進行時間間隔的確定，相關數據如表 3.3 所示。

清灰間隔是指一個脈沖閥在完成動作之后到下一個脈沖法進行工作的時間，平均壓差是做 4 臺變送器的平均值。定時清灰（強制清灰）：該模式的啟停必須人為干預。這個模式下系統在啟動之后需要按照設定的清灰模式對其進行處理，不考慮壓差，這種模式的啟動和停止必須人為對其進行控制。

投油清灰（投油助燃或緊急清灰）：這個模式將會需要手動的對其進行投入和釋放，但啟動的時候平均壓差需要在 1400pa 以上，停止又在 1100pa，清灰的間隔為 4 秒，這個模式適用于鍋爐啟?；蛘唛L(zhǎng)時間投油使用的時候。旁路系統：除塵器設置兩個旁路閥，煙溫過高（超 180℃）， “三管泄露”或投油助燃時開啟旁路閥并關閉切斷閥保護布袋。

3.3.1.2 正常運轉控制說明

布袋除塵器一般是在自動清灰模式下來進行運行的，使得布袋除塵器的運行阻力較小，也能夠使得過濾袋表面有著足夠的過濾粉，才能夠使得其除塵效果進

一步的提升，同時也能夠使得清灰次數較為科學合理，使得整個系統的壽命能夠得到延長。

3.3.1.3 控制系統說明

控制系統主要由現場的輸入輸出站來對其進行控制，系統主要可以進行數據的采集監視和故障報警的工作，可以對于實際的數據指標進行顯示。

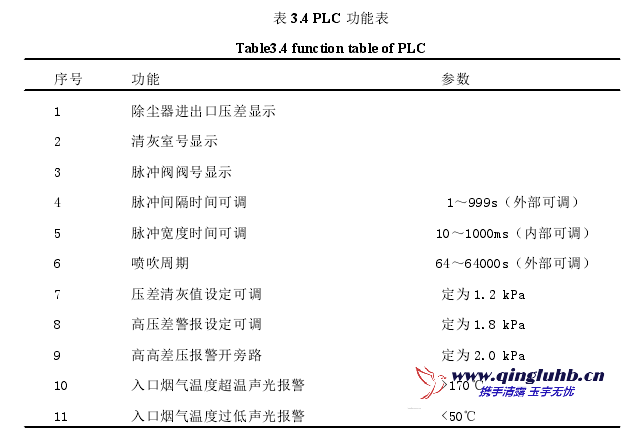

a. PLC 控制系統的功能如表 3.4 所示。

b. 保護聯鎖

高溫聯鎖：除塵器入口煙溫＞180℃,自動開啟旁通閥,然后單元進、出口關斷閥。低溫聯鎖： 煙溫＜50℃,自動開啟旁路閥,然后關閉單元進、出口關斷閥。

切斷閥與提升閥聯鎖：關閉兩個(包括兩個)以上的進出口關斷閥前必須先開啟提升閥。關閉提升閥必須先打開的進出口關斷閥。

c．閥門就地操作面板

提升閥和旁通閥就地操作箱在除塵器頂部。最頂面有遠程/就地轉換按鈕,代表三個狀態,遠程(左邊)代表 PLC 控制, /(中間位置)代表斷電狀態,就地(右邊)

代表就地控制。打到中間位置所有提升閥和旁通閥都打開。打到就地然后將具體某個閥門的控制按鈕白色指針向左旋轉即關閉閥門,綠色指示燈亮,打到中間或

右邊閥門開啟,紅色指示燈亮。切斷閥就地操作箱在中部平臺。最頂面有遠程/就地轉換按鈕,代表三個狀態,遠程(左邊)代表 PLC 控制, /(中間位置)代表斷電

狀態,就地(右邊)代表就地控制。打到中間位置所有切斷閥都關閉。打到就地然后將控制按鈕白色指針向左旋轉即打開閥閥,綠色指示燈亮,打到中間或右邊閥

閥關閉,紅色指示燈亮。

閥門遠程控制：就地控制箱選擇遠程控制，在 PLC 進入控制方式，選擇切換閥軟操，可以進行提升閥，切斷閥和旁通閥的開關操作，開的反饋信號為白色，

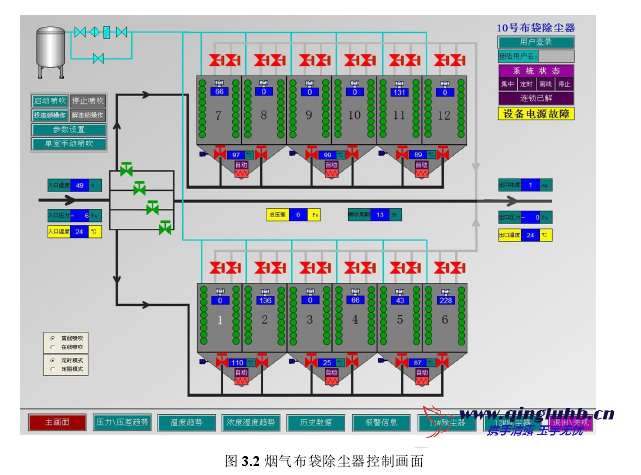

關的反饋信號為黑色。煙氣布袋除塵器控制畫面如圖 3.2 所示。
