SDS脫硫設備介紹

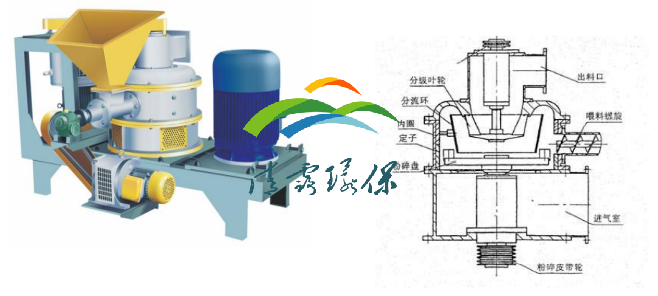

  機體內腔為圓筒形，由一環形將其分為上下兩部份，下部份為進氣室，上部份由分流環分隔成粉碎室和分級室。粉碎室由粉碎盤和襯套組成，用來將物料擊碎細粉，分級室由分級葉輪組成，能把細粉分成粒度達標品和未達標品兩種規格， 達標品經出料管吸出，未達標品沿分流環內壁回落到粉碎室，繼續粉碎，直到達標為止。分級葉輪的轉速可調，用以調節產品粒度。喂料螺旋裝置在機體內側壁，用來把物料送入粉碎室，其轉速亦可調整，以控制不同的喂料量。

  1、磨機技術參數

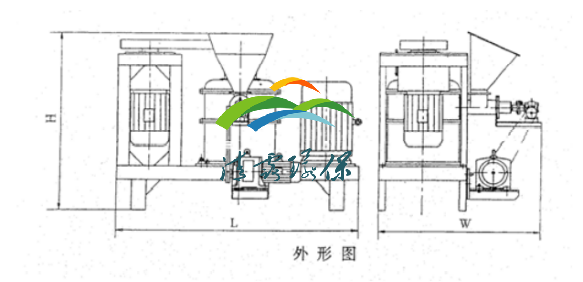

2、外形尺寸

W=1100;H=1270;L=1850

3、機器結構

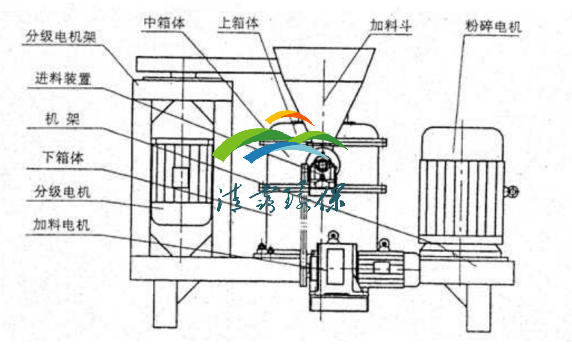

  磨粉機主要由機架、分級電機架、上箱體、中箱體、下箱體、進料裝置、分級電機、粉碎總成、分級總成等部件組成。

3.1、粉碎盤轉動是靠粉碎電機通過 V 型三角帶帶動粉碎主軸來獲得，分級機的轉動是靠分級電機通過 V 型三角帶（聯軸器）帶動分級主軸來獲得，分級輪與粉碎盤的旋轉方向相反。三角帶的松緊是由漲緊螺栓調整電機與主機的中心距，使三聯單角帶松緊適度。

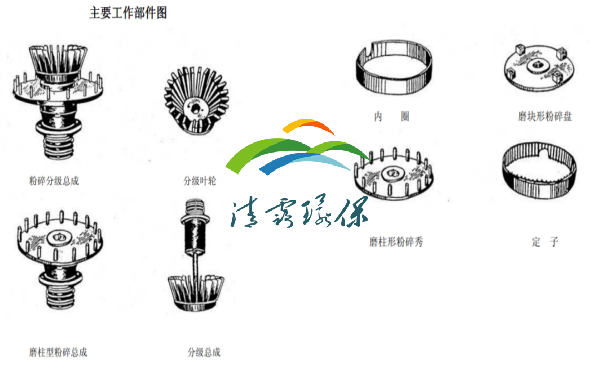

3.2、粉碎總成、分級總成

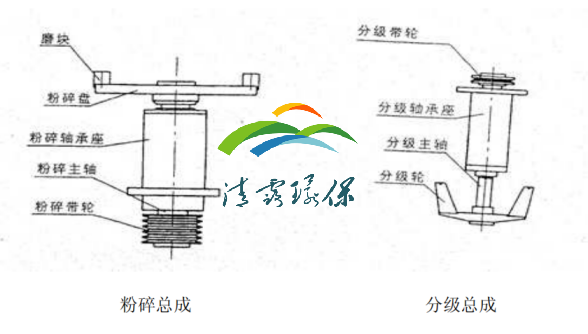

粉碎總成主要由粉碎主軸、粉碎軸承座、軸承、粉碎盤、磨塊、三角帶輪等部件組成。分級總成主要由分級主軸、分級軸承座軸承、分級葉輪、三角帶輪（聯軸器）等部件組成。分級葉輪、粉碎盤裝上磨塊后均作精密動平衡校驗，其精度為 G16。分級葉輪的轉速能在不停機的情況下在一定范圍內可自由調整，使分級后的產品達到理想的細度。

4、進料裝置

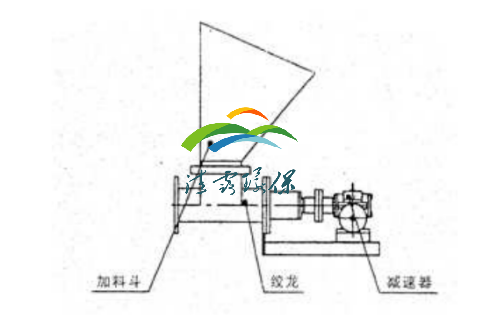

進料裝置主要由料斗、絞龍、加料電機、減速箱等零部件組成。進料多少可調整加料電機轉速來獲得，使主電機的負荷基本處在額定負荷范圍內工作。

5、設備安裝

  由于分級葉輪和粉碎盤組件經過動平衡校驗合格后方可整機裝配，故運轉時產生的振動很小。整機不需要打基礎和用地腳螺栓來安裝。機架只須放置于水平地上即可?；蛴梅勒饓|支承。電控柜位置與主機不宜過遠，這樣既可觀察主電機的負荷，又可在萬一發生危險時及時切斷電源。主機、進料裝置的絞龍及分級葉輪的轉向都符合要求后，管道及除塵系統、集料也準備完畢，便可開機試車。
