本袋式除塵器改造項目的主要目標是使粉塵濃度 <10mg/m3，同時要求減少灰斗進風煙道堵灰情況，并保證除塵器本體密封性良好。本項目工期緊張，由于垃圾焚燒發電廠每年停爐有時間限制，且停爐后經濟損失較高，公司要求只停爐 22 天。因此，設計時必須考慮安裝方便、質量可靠等因素。

1 煙氣參數的選定

1.1 濾袋材質的選擇垃 圾 焚 燒 發 電 廠 余 熱 鍋 爐 出 口 煙 溫 為190℃～ 210℃，經過半干法反應塔噴石灰漿液及冷卻水降溫后，除塵器進口溫度降至 150℃～ 160℃。布袋選用 PTFE+PTFE 覆膜材質，其中纖維 100%PTFE，基布 100%PTFE，連續工作溫度 <240℃，后處理采用穿透式高溫?zé)岫ㄐ透材すに?。PTFE 材質抗腐蝕、抗氧化性能優異，聚四氟乙烯合成纖維濾袋自潤性極佳、不吸潮，適用于垃圾焚燒行業布袋除塵器內的惡劣工況。

1.2 袋籠的選擇

袋籠的制作尺寸需要和濾袋尺寸配套并且相互配合。工作狀態下，袋籠支撐濾袋，使濾袋在過濾及清灰過程中保持一定的形狀。袋籠材質使用Q235B，外表面經有機硅處理。20 根豎筋均勻分布，橫向每隔200mm 左右內側設置圓形支撐環，表面鍍有有機硅 ；豎筋 φ3.8mm。圈筋 φ4mm，圈筋間距 200mm，袋籠喉部帶文丘里管。目前部分資料里寫到袋籠使用 20#鋼材質，相比于 Q235B 在相同規格下 20# 鋼韌性更強，焊接一定時間后，橫向的圓形支撐環會在焊縫處崩裂開，難以達到 4 年使用壽命的行業要求。

1.3 過濾風速及過濾面積的選擇

過濾風速是除塵器的重要參數之一，過濾風速的大小影響除塵器的過濾效率。垃圾焚燒行業的袋式除塵器過濾風速一般選擇為 0.6~0.9m/min，本項目初選過濾風速為 0.8m/min。因Sv  Q60= （v 為過濾風速，Q 為工況煙氣量，S 為過濾面積），把標況煙氣量換算為工況煙氣量后，計算出過濾面積為2420m2

。本項目選擇 φ150mm×6000mm 的濾袋，每個倉室長寬方向各用 12 條布袋，共6 個倉室，過濾面積為 2443m2。本除塵器過濾風速為0.793m/min，一室清灰時過濾風速為 0.951m/min。

2 改造方案

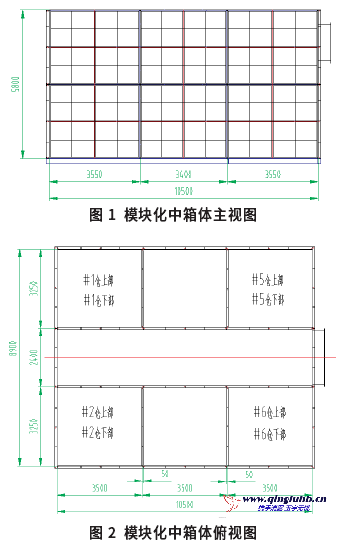

本除塵系統改造項目的主要目標是消除除塵器局部漏風，并使粉塵濃度 <10mg/m3。本項目系離線改造，工期要求 22 天。整體下部鋼架系統利舊、平臺及樓梯利舊、電氣儀表利舊、保溫系統利舊。這樣既可降低投資，也可縮短工期。由于考慮到工期緊張及運輸方便，在圖紙?jiān)O(shè)計中，把中箱體、清潔室、進風系統等部件按照模塊化設計。整個中箱體按照上下兩層每層高度 3m 設計，共設計為8 個框狀結構，其次用12 塊鋼板把 8 個框狀結構現場焊接固定（見圖

1、圖 2）。進風系統錐斗部分、進風管部分也按照模塊化設計，盡量減少現場安裝工作量。每個倉室對應的清潔室在加工車間組裝、焊接好后發至現場拼裝。

2.1 中箱體設計

#1、#2、#5、#6 倉室上下兩層用鋼板拼接成 8 個框狀模塊，#3、#4 倉室由 8 塊 3500mm×2900mm 板塊相鄰模塊對焊形成 ；煙氣進出側板塊由四塊

2400mm× 290mm 板塊與相鄰模塊對焊形成（2 塊帶進出口法蘭2280mm×1500mm）；進風煙道底板由三塊 2400mm× 3500mm 板塊（帶法蘭 1400

mm×1000mm）對焊形成。

2.3 清潔室設計

清潔室設計是除塵器設計的關鍵，花板孔間距過大，則浪費成本 ；花板孔間距過小，則氣流上升速度過快，濾袋擺動過快，少數項目還會出現濾袋被吹進

清潔室的情況。本項目濾袋規格為 φ150mm×6000mm，花板間距為 240mm×240mm，計算氣流上升速度為）π（2260 rlnQv-=  （Q 為工況煙氣量，

n 為濾袋條數，l 為相鄰花板孔中心距，r 為花板孔半徑），計算出氣流上升速度為 60.18m/min，在 60~80m/min 的合理范圍內。中箱體壁板與相鄰花板孔中心安全距離為 250mm，可避免濾袋在工作狀態下氣流與箱體內壁產生摩擦。本項目清潔室同樣根據模塊化設計思路，兼顧改造現場空間緊張。把每個倉室對應的清潔室單獨設計、單獨加工制造。整個清潔室部件由 6 個分清潔室和 1 個提升閥箱體組成（見圖 3）。現場安裝用時不到 2 0天，極大地減少了現場工作量。除塵器頂部蓋板雖結構簡單，但此處影響清潔室的密封性，容易被安裝單位甚至維保單位忽視。除塵器運行狀態下，清潔室外頂蓋未擰固定螺栓的現象較常見。時間久了，清潔室蓋板易漏風，是使清潔室內部腐蝕的重要原因。清潔室檢修門使用雙層結構，頂部檢修門與密封框架設計成圓弧形可避免蓋板硅橡膠的密封間隙，消除原矩形密封結構存在的死角。
